RW-8682A 通用導體電阻夾具

一、符合標準：

　　導體電阻夾具符合GB3048.2電線電纜電氣性能試驗方法、GB3048.4、GB 5013、GB5023、IEC 60245-2、IEC 60227、IEC 60468等國家標準要求。

二、適用范圍：

　　通用導體電阻夾具適用于GB/T3048電線電纜電氣性能試驗方法和《GB3048.4-94》電線電纜，導電線芯電阻試驗方法中規定的電工導體材料和其它導體材料電阻的測量與QJ57、QJ44、QJ36、QJ19和SB2230、SB2232等各種雙臂電橋和數字式電阻測。

三、設備用途：

　　該夾具與導體電阻測試儀或雙臂直流電橋配套使用，用于檢測導體電阻。該夾具設有電位夾具和電流夾具，能保證測量導體電流電阻的準確性。

四、設備特點：

　　具有直角虎口型夾頭和一對微型接線柱，適用于測量電線電纜導電電芯的直流電阻，可測量圓線，絞線、扁線、扇形導線直流電阻，亦可附接接線柱測量1mm以下各種規格漆包線。

五、技術參數：

　　1、產品型號：RW-8682A

　　2、測量導線長度：1m

　　3、最大測量截面：150mm2、240mm2、630mm2、1200mm2(其它規格可選擇)

　　4、電流端與電壓端間距：60mm

六、參考圖片：

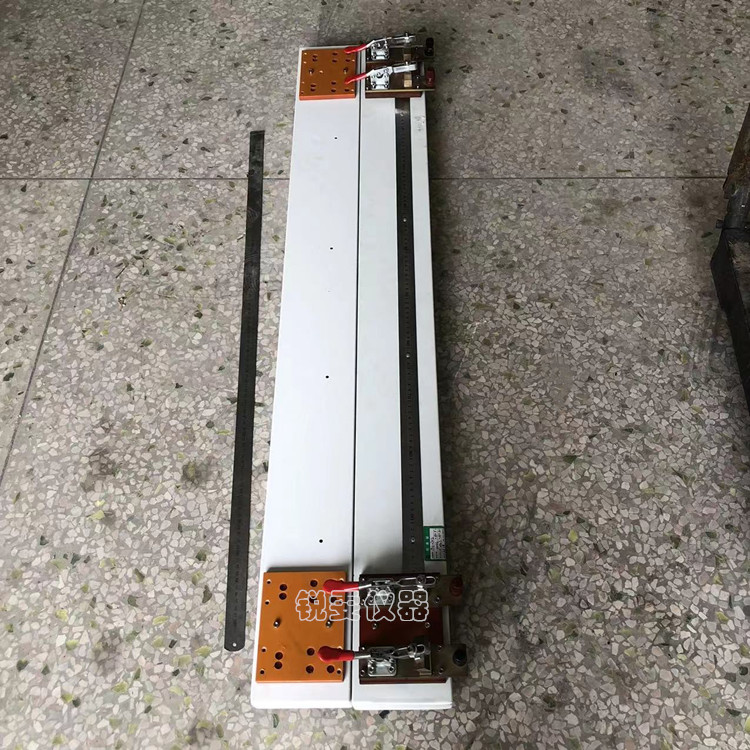

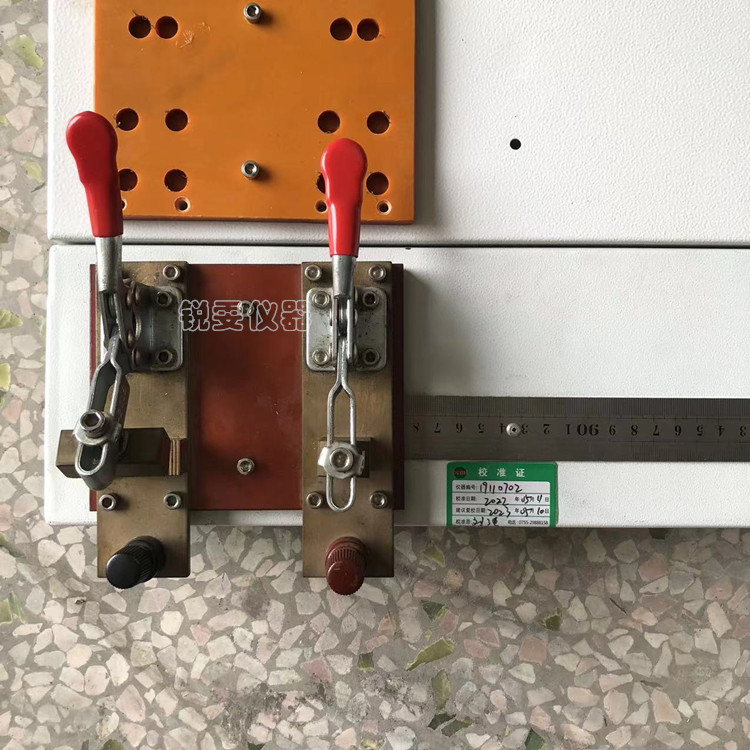

通用導體電阻夾具
