一、設備用途：
電池?cái)D壓針刺試驗機模擬各類動力鋰電池極在使用過程中，電池遭受擠壓的情形，人工呈現電池在遭受擠壓時可能出現的不同狀況。
二、測試原理：
將電池放在兩個擠壓板之間，將壓力施加到被擠壓電池上，達到最大壓力后自動回位。
三、測試標準：
GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：
電池按照規定的試驗方法充滿電后，將電池置于兩個平面內，垂直于極板方向進行擠壓，兩平板間施加13.0kN±0.78kN的擠壓力，一旦壓力達到最大值即可停止擠壓試驗，試驗過程中電池不能發生外部短路。
A.電池兩個平的表面之間進行壓縮，壓縮力通過一個φ32mm 的液壓活塞施加,壓縮持續進行直至壓力達到 17.2Mpa，施加的壓力為 13KN，當達到zui大壓力后泄壓。
B.一個圓柱型或方型電池受壓時其長軸線平行于液壓裝置的平面。 方形電池還應沿長軸方向轉90°，目的使寬側及窄側均承受壓縮，每個樣品電池僅承受 1 個方向的壓縮力，每個測試采用獨立的電池。
C.鈕扣電池在平面方向施壓。
D.通過臺鉗或具有圓柱形活塞的液壓油缸施加壓力，使受檢的單體電池或單元電池在兩個平面之間被擠壓。從最初的接觸點開始，以約 1.5cm/s 的速度持續進行擠壓，直至擠壓力達到大約 13KN立即釋壓。
例：可通過活塞直徑為 32mm 的液壓油缸產生壓力，直至壓力達到 17Mpa(約 13KN);
對于圓柱形電池，擠壓時電池的長軸應與擠壓裝置的擠壓面;對于矩形電池，擠壓力應施加于垂直于電池長軸的兩個軸向中的一個，下次再擠壓另一軸向;對于扣式電池，則擠壓其平面。
每一個單體電池或單元電池只擠壓一次。繼續觀察被檢樣品 6h。
接收標準：電池在檢驗之中以及在 6h 的觀察期內應不過熱、不爆炸、不著火。

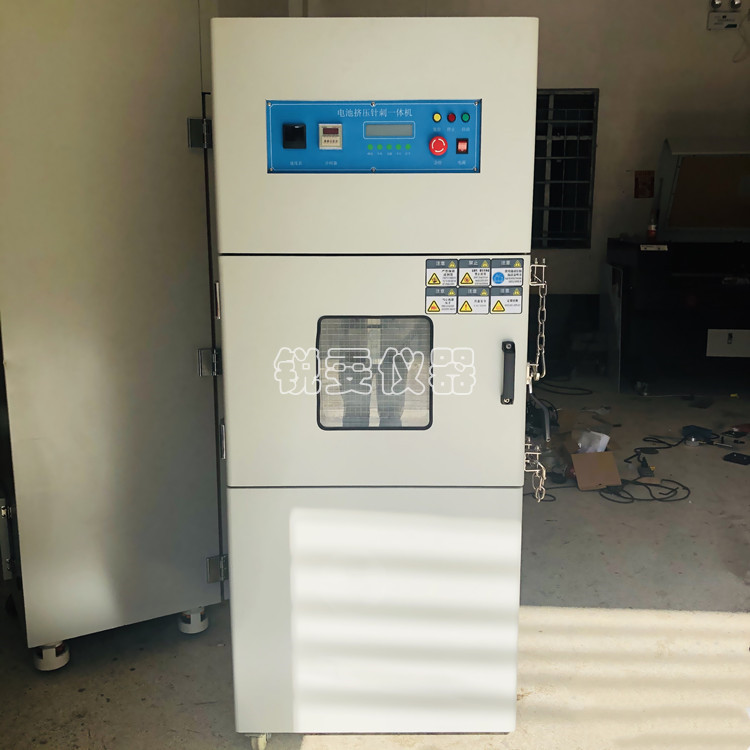

四、參考圖片：
五、技術參數：
1.壓力范圍2KN-15KN(可調);
2.上壓盤直徑為150mm(不小于 20cm2);
3.力值誤差±1%;
4.單位轉換Kg/N/Lb(公斤/牛頓/英鎊)三種單位轉換;
5.擠壓速度1~900mm/min(帶顯示);
6.速度精度1mm;
7.速度誤差±1%;
8.鋼針φ4 φ6 φ8 φ10 可任選 長150mm
9.針刺速度0—15mm /秒 可調
10.針刺力量范圍0—3000N 誤差±1% 分辨率 1N
11.測量電壓范圍0~10V;一通道
12.電壓精度1mv;
13.箱門單門，開觀察窗，冷拉手門鎖;
14.試驗動力方式液壓;
15.顯示方式PLC 觸摸屏顯示測試參數;
16.zui大測試空間W650 X D640 X H700mm;
17.視窗尺寸390 X 360mm(厚 20mm);
18.排氣風扇鼓風機安裝于后部(接口直徑 120mm);
19.補風口箱體側面開有一個直徑 50mm 補風口(也可用于測量電壓等);
20.箱體底部底下裝有四個萬向滑輪,可自由移動，并帶有固定腳杯;
21. 照明箱體視窗裝有照明燈;
22.箱體尺寸W765 X D750 X H1800mm;
23.電源AC 380V±10% 50HZ;
24 功率2.5KW;
25.機臺重量約 350KG。
六、設備配件：
1.壓力范圍2KN～15KN(可調)
2.上壓盤直徑為150mm(不小于 20cm2)
3.力值誤差±1%
4.單位轉換Kg/N/Lb(公斤/牛頓/英鎊)三種單位轉換
5.擠壓速度1~900mm/min(帶顯示)
6.速度精度1mm
7.速度誤差±1%
8.鋼針φ4 φ6 φ8 φ10 可任選 長150mm
9.針刺速度0—15mm /秒 可調
10.針刺力量范圍0—3000N 誤差±1% 分辨率 1N
11.測量電壓范圍0~10V 一通道
12.電壓精度1mv
13.箱門單門，開觀察窗，冷拉手門鎖
14.試驗動力方式液壓
15.顯示方式PLC 觸摸屏顯示測試參數
16.最大測試空間W650 X D640 X H700mm
17.視窗尺寸390 X 360mm(厚 20mm)
18.排氣風扇鼓風機安裝于后部(接口直徑 120mm)
19.補風口箱體側面開有一個直徑 50mm 補風口(也可用于測量電壓等)
20.箱體底部底下裝有四個萬向滑輪,可自由移動，并帶有固定腳杯
21. 照明箱體視窗裝有照明燈
22.箱體尺寸W765 X D750 X H1800mm
23.電源AC 380V±10% 50HZ
24 功率2.5KW
25.機臺重量約 350KG
七、設備功能：
試驗箱體的測試區域?yàn)?1 個獨立的測試區、測試內箱尺寸為 W650xD640xH700mm,測試區內箱采用不銹鋼 SUS304 制作;
試驗箱體設置有排風系統。箱體頂部裝有 1 個鼓風機排放測試區的煙霧;
試驗箱體前門采用加強設計，右邊裝強力門鎖扣,有效的封鎖門,門內部加焊了加強筋使門更加牢固增加強度;
照明功能：門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態;
底部裝 4 個腳輪，方便移動和固定;
本機采用 PLC 觸摸屏控制系統,方便直觀,可輕易的控制每一個輸入的測試參數;
防爆玻璃視窗貼防爆膜，加裝防護鋼網，雙重保護;
照明功能，安裝于視窗外部，反射到內箱，既可清晰看到內箱狀況又保證照明燈的壽命與安全;
箱體底部后方安裝泄壓裝置，當壓力到達壓力開關的壓力時，壓力門打開自動泄壓。
電池針刺擠壓試驗機特點
八、設計說明：
(1)動力源：電池?cái)D壓針刺試驗機采用油壓動力,油壓站的電機油泵輸出控制的壓力油輸入垂直的油缸,油缸的軸端壓盤精確的施加垂直的測試壓力。
(2)控制方式：PLC 觸摸控制,可觸摸手動輸入控制的壓力,以及壓力單位…等,測試時可顯示實際的測試結果,相對應的測試數據。
九、安全保護系統：
(1)附有無熔絲保護開關
(2)試驗箱：極限超溫，風機、電機過熱繼電器保護
(3)電源：漏電保護，超載及短路保護
(4)溫濕度過零點閘流體功率控制器保護
