RW-7837A FFC磨擦往復試驗機

一、設備簡介：

　　FFC磨擦往復試驗機用于FFC軟性排線、FPC(柔性線路板)等產品的磨擦測試以及往復移動測試。磨擦往復試驗機可同時測試磨擦以及往復移動測試，磨擦工位通過磨擦頭對產品依照一定速度、行程來回磨擦測試，往復工位通過對產品依照一定速度、行程、R角來回往復測試。

二、技術參數：

　　1、設備型號：RW-7837A

　　2、測試工位：兩個(往復測試一個，磨擦測試一個)

　　3、控制方式：兩工位單獨控制

　　4、磨擦行程：20-100mm(可調)

　　5、磨擦速度：5-65次/分(旋鈕可調且數字顯示)

　　6、磨擦次數：0-99999999次(可預置，斷電記憶)

　　7、磨擦頭：R0.6mm

　　8、磨擦荷重：600g

　　9、往復行程：20-100mm(可調)

　　10、往復速度：5-65次/分(旋鈕可調且數字顯示)

　　11、往復次數：0-99999999次(可預置，斷電記憶)

　　12、往復半徑：0-50mm(可調)

　　13、設備尺寸：約750×450×500mm

　　14、工作電源：AC220V、50Hz

三、設備特點：

　　1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定，符合標準要求。

　　2、兩種測試方式均采用偏心輪，行程調節方便、快捷。

　　3、根據標準要求制作，兩工位，分別可進行磨擦以及往復移動測試，互不影響，分別控制。

　　4、試驗速度可調，試驗次數可預置，人性化設計，根據客戶要求設定。

四、參考圖片：

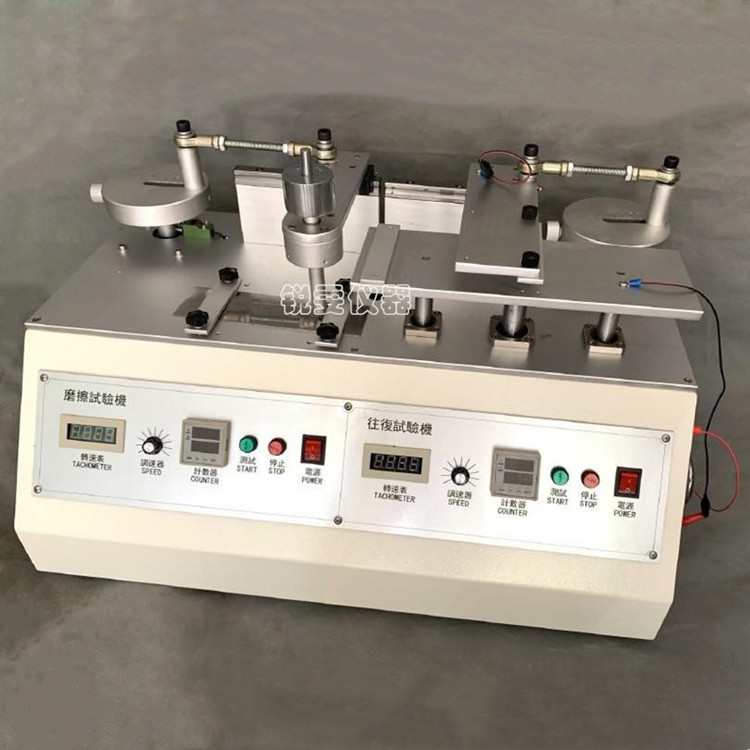

RW-7837A FFC磨擦往復試驗機
