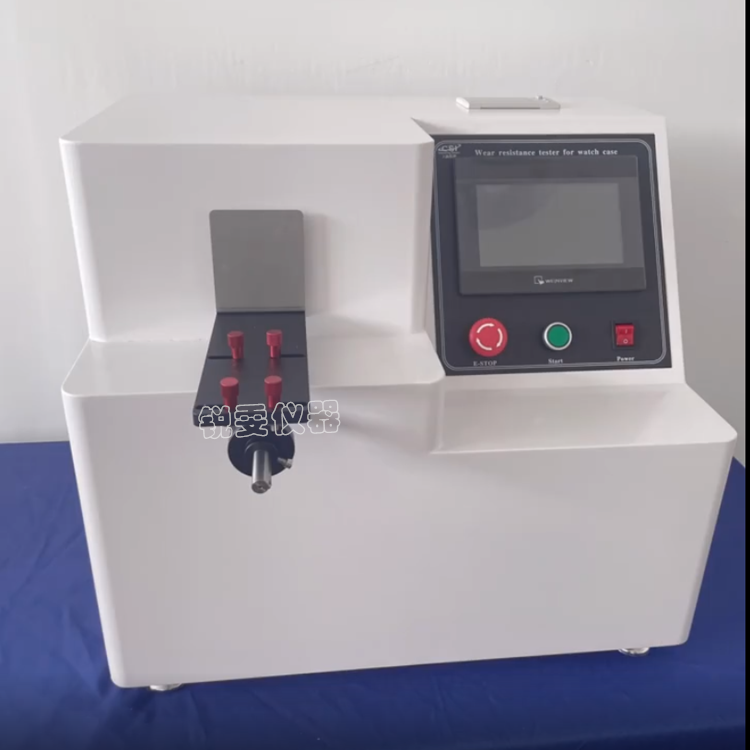

RW-7313S 手表往復式耐磨試驗機

一、測試目的

　　本試驗的目的是通過往復試驗，判定在平面試驗樣本上基體材料或鍍層的耐磨損性。

　　本試驗精度很高，磨損過程中產生的灰塵因試驗裝置的合理設計而不停留在試驗樣本上。

二、試驗描述

　　試驗裝置包括一個可將平面試驗樣本向后和向前移動的滑架,按照圖5和表6,摩擦表面施加的壓力，通過力的校準作用在試驗樣本的表面上。

三、執行標準：

　　1、ICS 39.040.10。

　　2、ISO 23160:2011,MOD。

　　3、GB/T 33725——2017。

　　4、GB/T5270代替ISO 2819。

　　5、GB/T 12967.2代替IS0 8251。

　　6、QB/T 2537代替ISO 11640。

　　7、GB / T38022 — 2019 / ISO1413 : 2016。

四、試驗裝置特性

　　1、設備型號：RW-7313S

　　2、往復頻率：60次/min

　　3、磨損表面/mm：30X12(沖程= 30)

　　4、摩擦輪尺寸：直徑：50mm,寬度：12mm,每次往復運動循環后，旋轉0.9°

　　5、負載/N：金合金鍍層：<14.7,硬鍍層」4.7?24.5,應按供需雙方協議確定負載

　　6、試驗樣本尺寸/mm：Zui小值：30X50 zui大值：70X300 厚度 zui大值：4

　　7、摩擦循環次數：數位設置及顯示：6位數(0到999 999)

　　8、主機尺寸/：主體單元：60(長)X 32(寬)X 30(高) cm

　　9、控制單元：31(長)X31(寬)X 200(高)cm

　　10、主機重量：約重20kg

　　11、控制單元重量：約重8kg

　　注：帶有自動停止的計數器可以準確計算往復運動的次數。一次循環對應著一次往復運動和一次0.9°的旋轉。試驗開始前，鍍層的附著力可以按照GB/T 5270和ISO 27874的方法進行檢査。

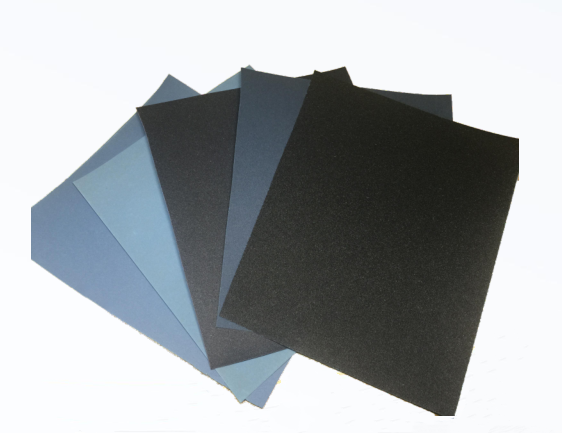

五、摩擦材料：

　　可以根據要求，使用如砂輪、陶瓷磨屑、金剛砂(SiC)砂紙、氧化鋁砂紙、金剛石砂紙、布料和其他材料等多種摩擦材料。

　　砂紙尺寸：12 mmX158 mm。粒度：#240—#2 000

　　其他砂紙可按照供需雙方協議來選擇。

　　應出具一份試驗報告，詳細描述所使用的摩擦材料的類型、負載、速度、循環次數、幾何接觸、溫度和相對濕度等。

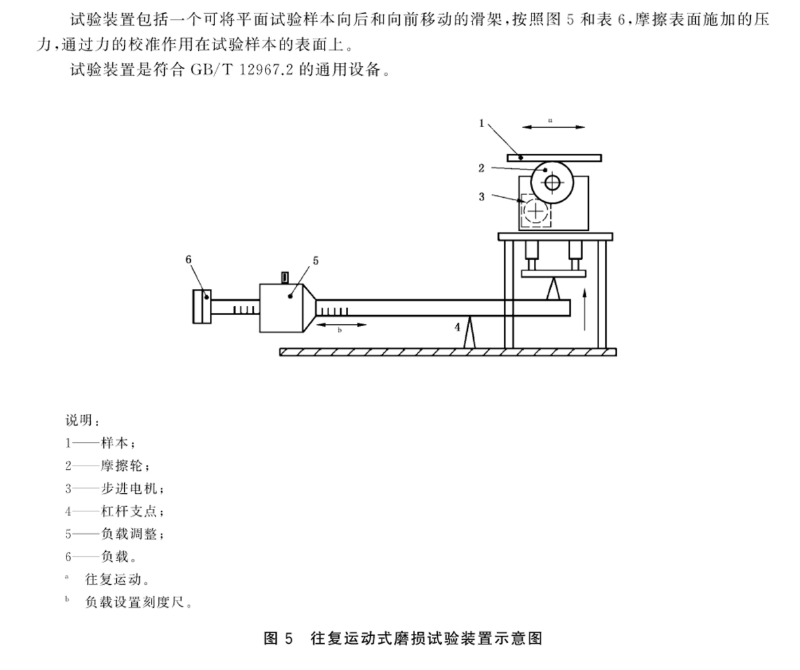

六、試驗裝置示意圖：

七、操作步驟：

　　總則

　　試驗樣本和試驗裝置應在與參考樣本相同的條件下進行準備和清洗。

　　試驗樣本的準備應考慮使其具有與表殼體及其附件相同的表面特性。試驗樣本應安裝在設備上,且應使用定義的試驗條件。

　　試驗期間應定期檢査試驗樣本，并與參考樣本進行比較。

　　操作步驟應如下：

　　a)將特定砂紙恰當平滑地包在摩擦輪的周圍。

　　b)將樣本固定在試樣臺上，并在設定的條件下進行預磨損試驗。

　　c)用軟布清潔樣本的表面，然后用分辨率為0.1 mg的天平稱量試樣的質量，或測量鍍層初始厚度。在摩擦位置不變的情況下完成此次磨損試驗。

　　d)不應重復使用砂紙,摩擦砂紙應在400次往復運動、即摩擦輪旋轉一周后更換。

　　e)磨損試驗進行到能夠完全稱量磨損質量或者基體暴露為止。

　　磨損試驗后，按照c)稱量樣本的質量,或測量鍍層的厚度。如果磨損試驗結束后，能夠看見基體， 應在試驗報告中指出。

　　校準：

　　沒有校準步驟。

　　結果：

　　磨損的主要依靠目視檢査和與相同材料(金相狀態、鍍層)的參考樣本進行比較。見附錄B。可以用金相分析或其他測定樣本或其鍍層厚度的方法來評定所發生的磨損。此外,可以進行腐蝕試驗以顯現基體材料可能的暴露。耐磨損性的極限應按照供需雙方的協議來確定。
