一、設備用途：

　　手表表扣拉扭力試驗機用于檢測表帶扭轉試驗，采用PLC及HMT控制系統，可設扭力值測試扭轉次數壽命后，看手機功能是否正常，正反轉一次計一次數。扭矩順時針扭曲和逆時針扭曲各一次交錯進行，頻率為每分鐘1-40次，共扭曲N次，后取下進行功能、外觀及裝配檢測應符合相關標準的要求。

二、技術參數：

　　1，測試工位：1個

　　2，旋轉次數：15-60次/分鐘

　　3，交流步進電機：220V/750W

　　4，機臺總體尺寸：380*560*580mm

　　5， 計數器：0-99999

　　6，角度：可任意數字設定角度.可任意設定起始點及起始角度

　　7，扭成一定角度停留時間：1至5分鐘

　　8、進口臺灣威倫觸摸屏：1個

　　9：進口ZY PLC控制器：1個

　　10，精密步進電機和步進控制控制器：1套

　　11. 電源：AC220/50HZ

　　12. 約55kg

三、設備圖片：

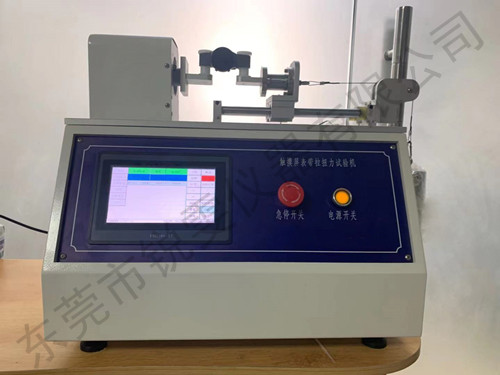

手表表扣拉扭力試驗機

四、工作畫面：

　　0.輕觸開機畫面進入以下工作畫面

　　1. 測試計數：工作次數，清零為清除當計數，

　　2. 斷電保存，啟動提示繼續還是清零

　　3. 按啟動按鈕為機器開始工作，

　　4. 按停止按鈕機器停止工作，

　　5. 按復位按鈕為次測試完成后復位清零之用，

　　6. 按設置按鈕進入參數設置。

五、設置畫面：

　　1.速度設置:為工作速度設置130(度角為45來回一次速度2)

　　2.掛重力設置:設置5kgf為測試扭力設置，

　　3.角度設置:為旋轉角度設置(1--90度角)，

　　4.計數設置:為測試次數設置，

　　5.運行為返回工作畫面，

　　6.輕觸***數字屏幕會出現輸入鍵盤，輸入數字按回車鍵確定。

　　7.在測試皮帶模式之下，可以設置速度和角度。

　　8.設置速度同時設置停留時間：在觸摸屏左上角設置速度

六、測試作用：

　　1.通過模擬運動測試成表的抗拉力、扭力強度。

　　2.測試成表結構的縱向力度及橫向力度。

　　3.一般標準：施加拉力5kg。往復運動(旋轉)皮帶3000次，鋼帶5000次。

　　4. 如果表帶扭斷，機器會自動報警。

　　5.檢查測試品是否損壞、變形。

七、測試流程：

　　1.開機后自動找原點或按復位鍵找原點。

　　2.安裝要測試產品。

　　3.掛上要求砝碼

　　4.設置扭力和速度、角度。

　　5.按啟動鍵開始運行。

　　6.計數開始工作(左右擺為計一次數)

八、使用方法：

　　1. 先把所測樣品安裝在測試平臺上，按不同型號大小產品調節夾具行程。

　　2、固定好產品后，夾具尾部根據測試要求掛不同重量砝碼即可如下圖所示：

　　3、試樣品安裝完畢后，開起總電源，觸摸屏燈亮。

　　4、進入以下智能觸摸頁面;

　　5、再按“啟動”鍵，先設定好所需“次數值”和角度，設定直接按框內數字，右邊直接跳出一個數字，輸入所需測試后按確定鍵即可，按以上上圖指示。

　　6、點擊“參數設置”下圖指示:

　　1、設定速度。

　　2、單位轉換。

　　3、停止方法。

　　4、停頓時間。

　　5、信號檢測(不針對此機械功能，此項忽略)

　　6、調定好以上參數，按右上角“返回”鍵，進入主頁面。

　　7、按啟動，請按“清零”鍵，把之所測試的數據清零，不清除會累計之所測數據，如到達所需次數不清零，直接啟動，機械是無法啟動的，所以必須清零才可啟動。

九、注意事項：

　　1.測試調試好治具中心點,試驗角度,起始點及相關參數等。

　　2.設備嚴禁超過荷重量程及角度量程。

　　3.設備工作臺及擺桿除了試驗及調試時額外受力。

　　4.軟件和相關機內系統參數設置,請不要隨意更改。

　　5.設備使用完后,請關閉電源并及時清理和卸載。

　　7、固定好樣樣品，機械連接電源，打開總電源指示燈亮。進入智能模式設定，在測試之設定好所需測試參數，按以下步驟進行操作即可。

　　8、此機械必須定期檢查某部位零件及是否有螺絲松動。

　　9、定期打潤滑油。

　　10、人用。
