一、設備簡介：
銳雯儀器系列電磁式垂直水平振動試驗機廣泛用于國防,航天,航空,通訊,電子,汽車摩托車,家電等行業,該類型設備適應發現早期故障,模擬實際工況考核和結構強度試驗,本系列產品應用范圍廣泛,適應面寬,試驗可靠等特點.東莞垂直+水平電磁振動臺
二、設備用途：
振動測試的要義在于確認產品的可靠度以及將不良品在出廠前篩檢出,并評估其不良品的失效分析以期成為一個高水準.高信賴度的產品.
三、工作原理：
振動臺臺體的活動部分即動圈，當其線圈通過電流時，根據“弗萊明”左手定律，帶有電流的線圈在恒定磁場中(由振動臺體的勵磁線圈產生)將會產生運動，推動動圈和臺面運動，從而產生激振力。改變電流大小和方向，即可改變激振力的大小和臺面運動的方向。振動臺臺體的主要部件：動圈、臺體、機座、耳軸隔振系統、支撐氣囊、勵磁線圈、導向系統等。
四、主要功能：
正弦波、調頻、掃頻、可程序、倍頻、對數、調幅、Z大加速度、時間控制,簡易定振幅,簡易定加速度.
五、技術參數：
1.設備名稱：電磁式垂直水平振動試驗臺
2.型號：RW-7703A
3.振動方向：垂直+水平
4.工作臺尺寸(L*W)：500mm*500mm
5. 振動波形：正弦波;半弦波
6. 頻率范圍: 1-600HZ(可調)：解析精度：0.01Hz
7. 掃描范圍: 1-600HZ(可調);解析精度：0.01Hz
8. 振幅(p-p) ：0-5mm
9. Z大加速度：20g(加速度、頻率、振幅是相互影響)
10. Z大試驗負載：100KG
11. 調頻功能:在頻率范圍內任一頻率必須在(Z大加速度<20gZ大振幅<5mm)
12. 掃頻功能(0.01Hz)(上頻率/下頻率/時間范圍)可任意設定真正標準來回掃頻(振幅隨頻率變化)
13. 可程序功能(0.01Hz)15段每段可任意設定(頻率/時間)可循環
14. 倍頻功能(0.01Hz)15段成倍數增加①低到高頻②高到低頻③低到高再到低頻/可循環
15. 對數功能(0.01Hz)①下到上頻②上到下頻③下到上再到下頻--3種模式對數/可循環
16. 時間控制:任何時間可設(秒為單位)
17. 精密度:頻率可顯示到0.01Hz，精密度0.1Hz
18. 振動機功率：2.2KW
19. 電源電壓(V)：220±20%
20. 垂直振動臺體尺寸(CM)：50*50*20
21. 水平振動臺體尺寸(CM)：50*50*25
22. 如需看出振幅、波形、加速度、Z大加速度準確數字需另購測量?jī)x。所有數據以空載測試為準。

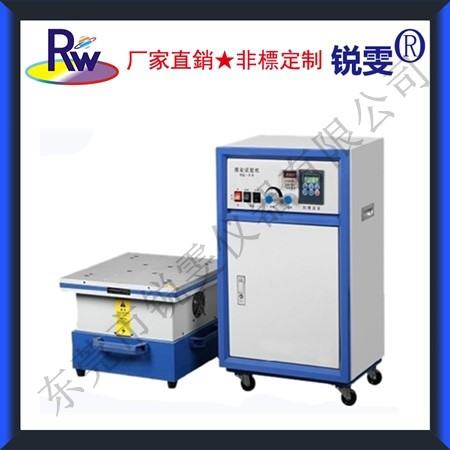

六、設備圖片：
七、計算公式：
1G=0.002xF2xD 1g=9.8m/s2
F:頻率(單位HZ) D：振幅 G：加速度
