一、設備簡介：

　　開關按鍵荷重曲線測量儀適用于各類按鍵、開關之『荷重-行程』曲線測試，透過計算機的分析，可精確測量待測物之荷重及行程的相對應變化曲線，并可準確控制測試荷重及行程、測試速度、試驗次數及暫停時間等，并且可以依據同一測試物設定群組以方便比較。試驗時，所有曲線圖形皆自動產生，可免除舊式荷重曲線機必須移動紙筆的煩瑣動作，尤其是對于較難測試之圓弧KEY，更有專用之重測按鈕來解決，直至試驗圖形滿意才儲存，對于操作者而言，實是有著莫大的幫助。加上本機臺使用伺服馬達及Windows窗口控制系統，操作簡單方便，且所有資料皆可儲存，絕對是一部值得信賴的高性能測試儀器。

二、技術參數：

　　最大承載測試重量 -------- 2Kgf

　　最大測試行程 ------------ 100mm

　　最小顯示行程 ------------ 0.01mm

　　測試速度范圍 ------------ 0 - 300mm/min

　　機臺尺寸 ---------------- 300mm X270mm X500mm

　　機臺凈重 ---------------- 20kgf

　　機臺電源 ---------------- AC110V 或AC220V

　　控制系統尺寸 ------------ 450mm X 560mm X 200mm

　　控制系統凈重 ------------ 20Kgf

　　荷重元 ------------------ 2Kgf

　　荷重元最小讀值 ---------- 0.1gf

　　荷重元測試頭 ------------直徑Φ2、4、6、8、10mm及球形測試頭

　　工業計算機一組(含屏幕)

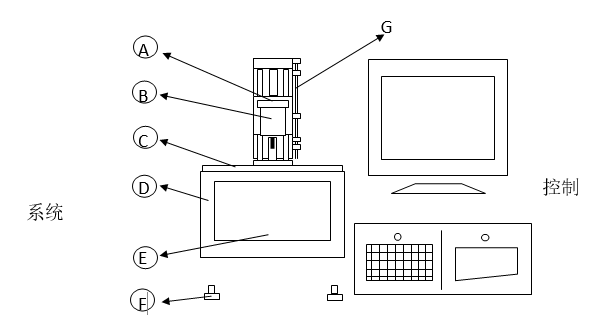

三、名稱說明：

　　3-1、測試機臺：

　　(A)荷重元固定座：

　　此固定座是用來固定荷重元之用，固定時請注意荷重元之左右水平及前后水平，以避免因荷重元有一傾斜角度而影響試驗的準確度

　　(B)荷重元：

　　于測試時，用以檢出測試力量的裝置?？梢罁?jù)試驗的按鍵尺寸選擇適合的治具Φ徑固定于感測端上以方便量測。

　　※注意：每顆荷重元表面都貼有其最大承載規格，雖然本機臺具有超負荷保護功能，但仍建議勿超過其規格使用，以避

　　免造成荷重元的損壞。

　　(C)載物平臺：

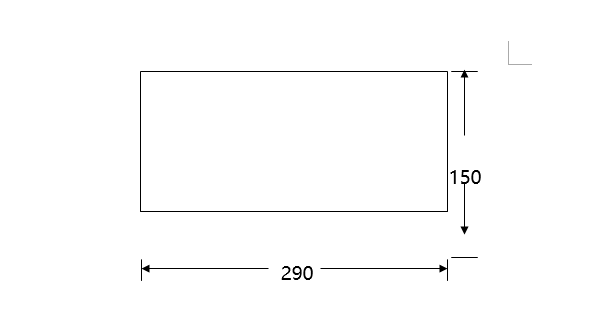

　　此載物平臺可用以放置按鍵、開關等待測物或相關夾治具以方便夾持成品進行試驗。其尺寸如下：

四、設備圖片：

全自動按鍵開關荷重曲線測試儀
