RW-7122S 煙機開關壽命試驗機

一、設備簡介:

　　煙機開關壽命試驗機是根據標準要求及客戶要求而設計。采PLC可編程控制器控制各項動作，配合7英寸彩色觸摸屏完成對各項數據的設置、顯示及監控，動作方面由直行汽缸完成。

　　本試驗機用于測試觸控開關，按鍵開關、薄膜開關、電腦鍵盤等產品的機械壽命。設備可以同時測試四個工位，四個工位可獨立工作，每個工位可測試7個按鍵，按鍵的動作順序可以設定，也可根據客戶要求進行更改(每只按鍵可以編程來實現它們動作的先后順序，以及停留時間，每個循環可以順序單擊某按鍵或獨立單擊某按鍵進行試驗)。

　　本設備采用的各配件均為進口及國內同等技術的器件，確保本設備可靠連續工作。

二、技術參數：

　　1、設備型號：RW-7122S

　　2、工作電源：AC220±10%,50HZ

　　3、使用環境：溫度 -25℃~75℃，濕度 RH(0-85﹪)

　　4、試驗工位：28氣缸觸頭

　　5、工位分布：28個氣缸可分成4排，其中兩排可以串測一個雙排開關，隨意設定任意觸頭起動，停止、時間控制、間隔時間。

　　6、試驗次數：1~999999可設定

　　7、間隔時間：1~99S 可設定

　　8、接觸按鍵時間：1-99s可設定

　　9、位置、角度調節：可左右、前后、上下調節按鍵排列

　　10、工臺高度可調節

　　11、試驗行程：10 ~ 100mm 可調節

　　12、測試速度：10 ~ 200 次 / 分鐘 可調 (注：一次為往復一個循環)

　　13、氣源：0.2～0.6Mpa 左右的壓縮空氣。

三、結構與配置：

　　1、機箱框架采用3030工業成型鋁制做，外形美觀大方。

　　2、夾具使用工業鋁材，表面氧化處理，經久耐用。

　　3、氣缸觸頭頂部采用硅膠觸頭，使其對測試結果影響減到最低。

　　4、夾具可以多個方向調節，使設備實用性大大增加。

　　5、動作采用電磁閥及汽缸動作，具有動作可靠性高，壽命長等優點。

　　6、采用7寸大屏幕彩色觸摸屏控制，使操作、顯示及監控直觀易懂。

　　7、具有多種報警提示：

　　8、到達設定的試驗次數后，試驗機將會有聲光報警提示，并自動停機。

　　9、試驗過程中開關出現不良品，試驗機也會有聲光提示。

四、參考圖片：

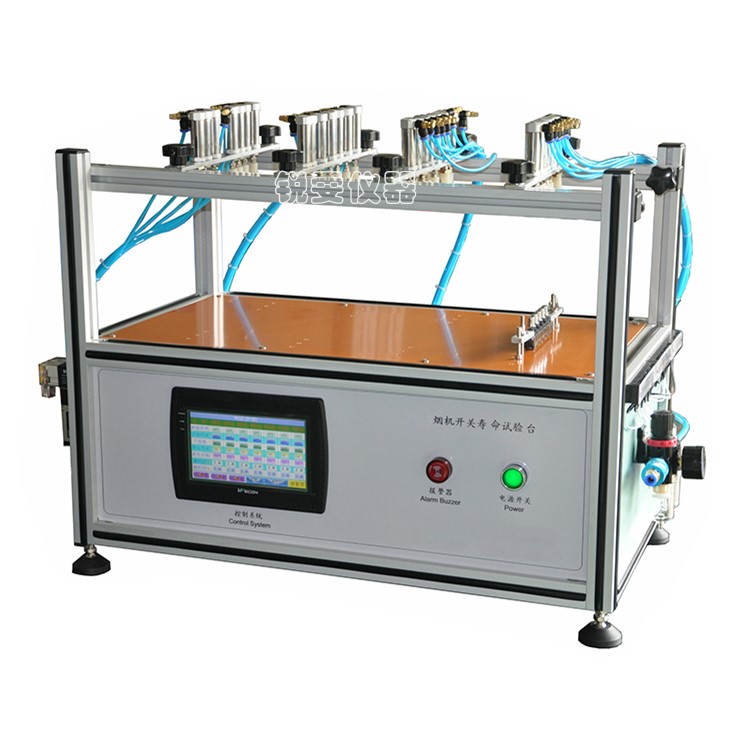

煙機開關壽命試驗機
