一、設備簡介：

　　手機高低溫沖擊試驗箱是一種模擬自然界溫度急劇變化的試驗設備，通過它能測試產品在溫度快速變化的過程中所受到的物理和化學方面的損害，從而發現產品潛在的質量問題，進而對其改進優化。冷熱沖擊試驗箱是金屬、塑料、航空、航天、橡膠、電子等材料行業不可或缺的試驗設備。

二、產品優勢：

　　1、主要核心配件均采用國際大品牌的配件如法國泰康，日本路宮/和泉/三菱，施耐德，美國快達/杜邦冷媒，丹麥(DANFOSS)，瑞典(AlfaLaval)等配件，能確保冷熱沖擊試驗箱正常高效的運行。

　　2、采用7″TFT真彩LCD觸摸屏，比其它屏更大，更直觀，操作簡單，運行穩定，并且更節能。

　　3、蒸發器采用水浸查漏方法，查漏徹底，確保設備穩定運行。

　　4、采用模塊化制冷機組，能確保制造質量，且維護替換非常方便。

　　5、采用高均勻度的正壓式風道系統，溫度均勻高。

　　6、采用zuì新的自動除霜技術，使除霜時間縮短，試設備的使用效率大大增加。

　　7、具有多項安全保護措施,故障報警顯示及故障原因和排除方fǎ gōng能顯示。

　　8、采用自主研發的控制系統，精度高，穩定操作簡單，采用zuì新的模糊運算技術，自動分析負載能力，合理調節冷媒流量，使設備節能高達20%。

三、選購要點：

　　1、選購冷熱沖擊試驗箱要注意五個方面：沖擊溫度、試驗負載、復歸時間、除霜時間、sensor放置位置。

　　2、沖擊溫度：是指測試區實際能夠跑到的溫度 范圍。注意不是預熱和預冷室的極限溫度;

　　3、試驗負載：直接影響能夠放置多少測試品。一般說來，這個重量越大越好;

　　4、復歸時間：它是指測試品全部從一個溫度點切換到另外一個溫度點所耗費的時間。我們常見的規范約定≤5min。這個時間越小越好;

　　5、除霜間隔時間越長越好。現在有些廠家能夠做到1000cycles除霜一次，是非常理想的。除霜間隔越短說明該設備的氣密性越差;

　　6、sensor必須放置在測試區內部。有些廠家將sensor放置在風道內部，雖然與測試區只有10cm的距離，但是這個能量差異是相當大的。且不能夠真實反映測試品表面的溫度變化。

四、技術參數：

　　1、設備型號：RW-9977S

　　2、控制系統：平衡調溫控制系統(BTC)

　　3、高溫室：+60℃～+200℃

　　4、預熱時間：+60℃～+200℃，20分鐘以?xún)?nèi)

　　5、低溫室：

　　   A、-55℃～+10℃

　　   B、-70℃～+10℃

　　   C、-80℃～+10℃

　　6、預冷時間：

　　   A、+20℃～-55℃，約60分鐘

　　   B、+20℃～-70℃，約75分鐘

　　   C、+20℃～-80℃，約90分鐘

　　7、試驗室：

　　   A、-40℃～+150℃

　　   B、-55℃～+150℃

　　   C、-65℃～+150℃

　　8、恢復時間 高溫暴露30分鐘

　　9、低溫暴露 30分鐘

　　10、機器轉移時間 10秒以?xún)?nèi)

　　11、內箱材質 SUS高級不銹鋼

　　12、外箱材質 鋼板靜電噴涂表面處理或者SUS304高級不銹鋼

　　13、保溫材質 高密度聚胺脂發泡+玻璃棉

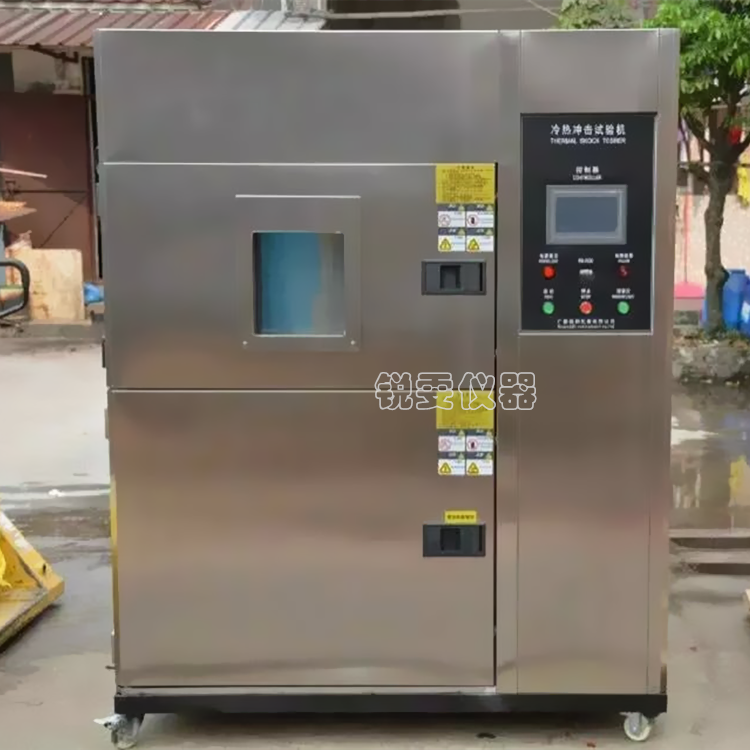

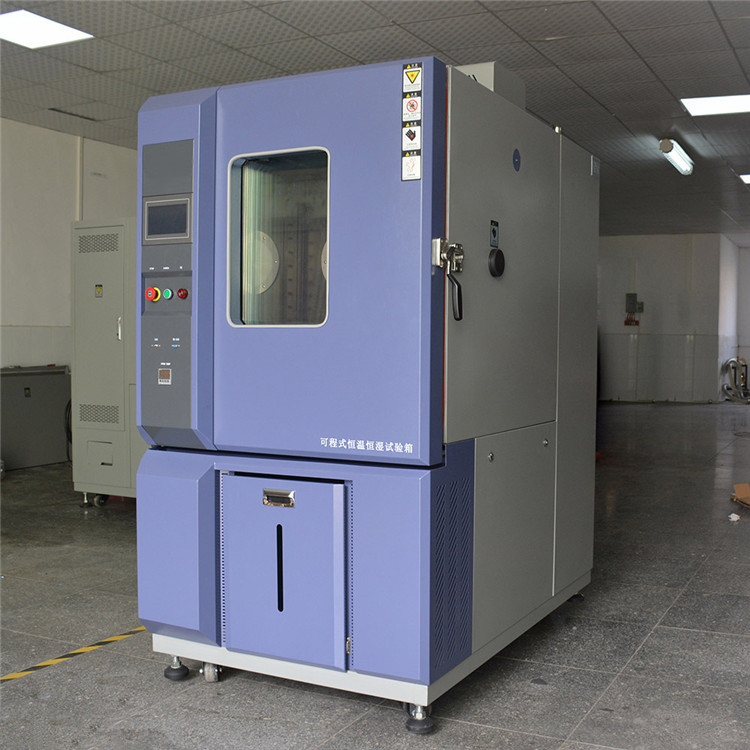

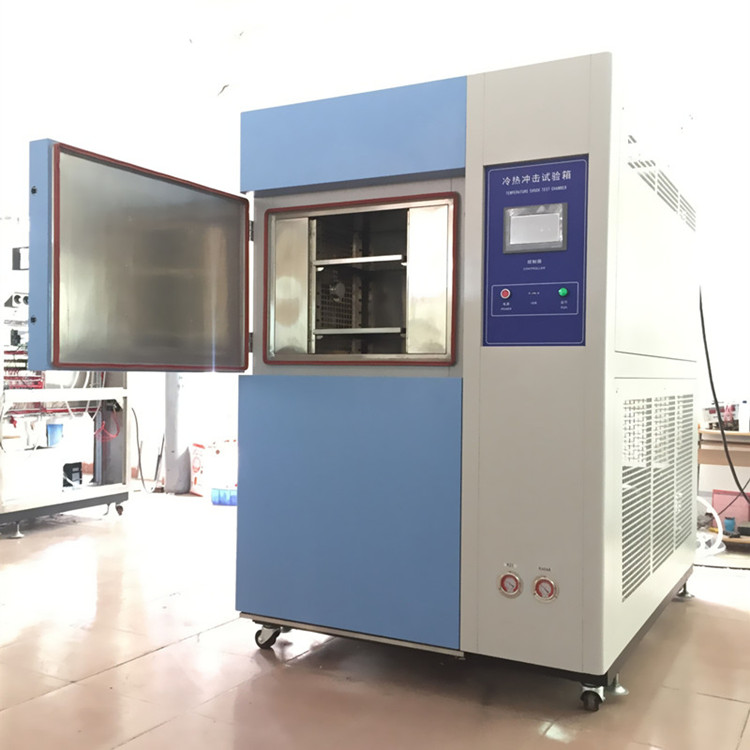

五、參考圖片：

六、操作流程：

　　一般來說，冷熱沖擊試驗箱操作分為五部走：預處理、初始檢測、試驗、恢復、zuì后檢測。

　　1、預處理：將被測樣品放置在正常的試驗大氣條件下，直至達到溫度穩定。

　　2、初始檢測：將被測樣品與標準要求對照，符合要求后直接放入冷熱沖擊試驗箱內即可。

　　3、試驗：試驗樣品應按標準要求放置在試驗箱內,并將試驗箱(室)內溫度升到指定點，保持一定的時間至試驗樣品達到溫度穩定，以時間長都為準。高溫階段結束后，在5min內將試驗樣品轉換到已調節到-55℃的低溫試驗箱(室)內，保持1h或者直至試驗樣品達到溫度穩定。低溫階段結束后，在5min內將試驗樣品轉換到已調節到70℃的高溫試驗箱(室)內，保持1h或者直至試驗樣品達到溫度穩定。重復上述實驗方法,以完成三個循環周期。根據樣件大小與空間大小，時間可能會略有誤差。

　　4、恢復：試驗樣品從試驗箱內取出后，應在正常的試驗大氣條件下進行恢復，直至試驗樣品達到溫度穩定。

　　5、zui后檢測：對照標準中的受損程度及其它方法進行檢測結果評定

七、注意事項：

　　1、電源

　　(1)冷熱沖擊試驗箱電源使用三相四線制，設備電纜為四芯線，三根相線，一根零線。請注意零線區分。因設備部分負載和控制系統為單相，接錯零線將會導致設備不工作和損壞。

　　(2)本設備接地線有接地線柱，確保設備良好接地可使設備安全可靠。零線、地線接錯將會導致設備非正常工作。

　　(3)因用戶場地等因素需延長電纜，請確保所用延長線和電源的額定參數可滿足產品的電源需求。

　　2、安裝場地

　　(1)本設備使用過程中會產生大量熱量。請將設備按照在通風良好的地方。

　　(2)請勿靠近易燃材料或易爆環境中使用本設備。

　　(3)請勿在強磁場和強烈振動環境中使用。

　　3、其他

　　1、請勿將試品電源接入設備電源中，否則會增加設備電源負荷。除非設備留有試品電源接口。

　　2、嚴禁試驗易燃、易爆、高腐蝕、強輻射物品。

　　3、設備通電狀態下或運行過程中請勿搬運、檢修。

　　4、高溫箱內溫度很高。試驗過程中或測試剛結束時，如需打開箱，開門要特別小心，切記，順著們開啟的方向行走，以免燙傷。

　　5、低溫箱內溫度很低。試驗過程中或試驗剛結束時，如需打開箱門要特別小心，以免凍傷。

　　6、、觸電，雖然設備具有健全的防觸電措施，但是仍然需要注意，尤其是電器控制系統，工作情況下，切勿觸摸電器部分。

八、清潔保養：

　　a.灰塵粘糊冷凝器會使壓縮機高壓開關跳脫而產生誤報警，冷凝器應定期每月保養,利用真空吸塵器將冷凝器散熱網片上附著的其塵吸除或開機后使用質硬的毛刷刷之或用高壓氣嘴吹干凈灰塵。

　　b.開關門或從爐內取測試物時，不得讓物品與門上膠邊接觸，以防膠邊被破壞和縮短壽命。

　　c.機身周?chē)偷撞康牡孛嬉S時保持清潔，以免大量灰塵吸入機組內產生意外事故和降低性能。

　　d.冷凍系統是本機的核心，請半年巡檢一次所有銅管有無泄漏雪種情況，各嗽叭接頭、焊接口，如有油漬外泄，請通知本公司。

　　e.配電室內每年至少清潔檢修一次以上，接點的松動會使整個設備處于危險工作狀態，輕則燒壞組件，重則發生火災、報警、人身傷害非常危險. 清潔時清利用吸塵器將室內灰塵吸除即可。

　　f.配電箱內的兩個超溫保護器設定值請不要隨便調試，出廠時已調好，此保護開關是保護加熱管空焚和警報之用 。

　　g.當試驗產品時間到達后取產品時，必須在關機狀態下且工作人員一定要戴好干燥、防電、耐溫手套進行取放產品。

　　h.在操作前應先將內部雜質(物) 清除，箱體外部每年必須清洗一次以上, 清洗時用肥皂水擦拭即可。
