一、設備簡介：

　　可程式恒溫恒濕試驗箱試驗各種產品及材料耐熱，耐寒，耐高溫，耐濕性能。適合電子，光伏組件，電器，食品，車輛，金屬，化學，建材等工廠，科研單位，院校之用。

二、滿足標準：

　　性能指標符合GB5170、2、3、5、6-95《電工電子產品環境試驗設備基本參數檢定方法低溫、高溫、恒定濕熱、交變濕熱試驗設備》的要求

　　電工電子産品基本環境試驗規程試驗A：低溫試驗方法GB 2423.1-89 (IEC68-2-1)

　　電工電子産品基本環境試驗規程試驗B：高溫試驗方法GB 2423.2-89 (IEC68-2-2)

　　電工電子産品基本環境試驗規程試驗Ca：恒定濕熱試驗方法GB/T 2423.3-93(IEC68-2-3)

　　電工電子産品基本環境試驗規程試驗Da：交變濕熱試驗方法GB/T423.4-93(IEC68-2-30)

　　本機平衡調溫控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于濕熱損耗量，故能長期穩定的使用。

三、技術參數：

　　溫度波動度：±0.5℃

　　溫度偏差：≤±2℃

　　升溫時間：約4度/min分鐘(空載非線性)

　　降溫時間：約1度/min分鐘(空載非線性)

　　濕度波動度：±3%R.H

　　濕度偏差：≤3%

四、結構及材質：

　　A.內箱材質:不銹鋼板(SUS #304 1.0mm厚)

　　B.外箱材質:不銹鋼板經霧化處理 (SUS #304 1.0mm厚)或烤漆(客戶自選)

　　C.保溫材質:硬質Polyurethane發泡及玻璃棉

　　D.送風循環系統:

　　(1) 90W馬達1支

　　(2)不銹鋼加長軸心

　　(3)多翼式扇葉(SIRCCO FAN)

　　E.箱門: 單片門，單窗口，左開，把手在右手邊

　　(1)窗口270x360x40mm 3層真空層

　　(2)平面嵌入式把手

　　(3)后鈕:SUS #304

五、冷凍系統：

　　A.壓縮機:法國原裝進口全密式壓縮機

　　B.冷媒:環保冷媒R404A

　　C.冷凝器:鰭片式附散熱馬達

　　D.蒸發器:鰭片式多段式自動負載容量調整

　　E.其他附件: 干燥劑,冷媒流量窗口，修理閥

　　F.膨脹系統：容量控制之冷凍系統

六、控制系統：

　　原裝韓國進口，全中文液晶7寸顯示LCD觸摸式面板，畫面對談式輸入資料,  溫濕度同時可程控，曲線顯示，設定值/顯示值曲線?？煞謩e顯示多種警報，故障發生時可通過熒幕顯示故障，消除故障，消除誤操作。多組PID控制機能，精密監控功能，且以資料形式顯示于熒幕上。

　　1.控制器規格:

　　a.精度: 溫度±0.1℃、濕度±1%RH

　　b.分辨率:溫度±0.1,濕度1%R.H.

　　c.溫度斜率:0.1～9.9可設定

　　d.具有上下限待機及警報功能

　　e.溫濕度入力信號選擇PT 100Ω×2(干球及濕球)

　　f.溫濕度變換出力:4～20MA

　　g.6組P.I.D控制參數設定,P.I.D自動演算,干濕球自動校正

　　2.畫面顯示功能:

　　a. 觸摸式輸入, 熒幕直接顯示選項

　　b.溫濕度設定(SV)與實際(PV)值直接顯示(英文表示)

　　c.可顯示目前執行程序號碼,段次,剩余時間及循環次數

　　d.運轉累計時間功能

　　e.溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能

　　f.具單獨程序編輯畫面, 直接輸入溫濕度及時間

　　3.程序容量及控制功能:

　　a.可使用的程序組:最大100組

　　b.可使用的記憶容量:共5000SEGMENTS

　　c.可重復執行命令:每一個命令可達9999次

　　d.程序之制作采對談式,具有編輯、清除、插入等功能

　　e.SEGMENTS時間設定0～530Hour59Min

　　f.具有斷電程序記憶,復電后自動啓動并接續執行程序功能(可保存10年以上)

　　g.程序執行時可實時顯示圖形曲線

　　h.具有日期,時間調整功能

　　i.按鍵及畫面鎖定(LOCK)功能

七、標準配置:

　　A. 電源線4.0 mm2x3蕊

　　B. USB導出端子一個

　　C. 不銹鋼SUS #304方型沖孔鋼板置物架2片

　　D. 不銹鋼可調整間距40mm置物架軌道2組

　　E. 11W節能照明窗口燈一支

　　F. 機體左側ψ50mm測試孔1個附不銹鋼孔蓋1只,硅膠塞頭1只。

　　G. 標準測試用不織布1片

　　H. 控制器使用說明書一套，操作說明書一套

八、其他要求：

　　1. 聯機軟件

　　2. 水冷式降溫系統

九、周圍環境：

　　(1).可容許使用溫度范圍0~35℃

　　(2).性能保證范圍：5~35℃

　　(3).相對濕度：不大于85%

　　(4).大氣壓：86～106Kpa

　　(5).周圍無強烈振動

　　(6).無陽光直接照射或其他熱源直接照射

　　(7).自然排水口:※排水管中途不得有凸起，房屋地面不得有極端的傾斜.

　　十、加濕用水供水條件：純凈水

　　十一、使用電源： 3.5KW 220V 50HZ

　　十二、設備主要電器配件附后：

　　十三、設備特點：

　　1、電路控制系統：采用觸模式微電腦控制方式，原裝中英文觸摸屏人機界面(菜單畫面)控制器，功能強大，精密穩定且操作簡單;

　　2、能實現參數設定、分段工作、循環運行、故障報警、故障信息顯示等功能;

　　3、本系統采用PROPORPTONAL+INTBRGRAL+DIPFERENTIAL+SSR之控制(即比例積分微分+電子固態電擇控制方式)，可提高控制元件界面使用之壽命與穩定性;

　　4、觸模式設定，數位直接顯示，所有條件完全由微電腦自動鎖定;

　　5、具有PID值自動演算之功能，可減少人為設定時所帶來之不便;

　　6、各種控制條件，可于運轉中監視之，如瞬間輸出之功率，溫度以知之設定值在設定，如發生錯誤時，會提供警示訊呈;

　　7、停電記億裝置二年。

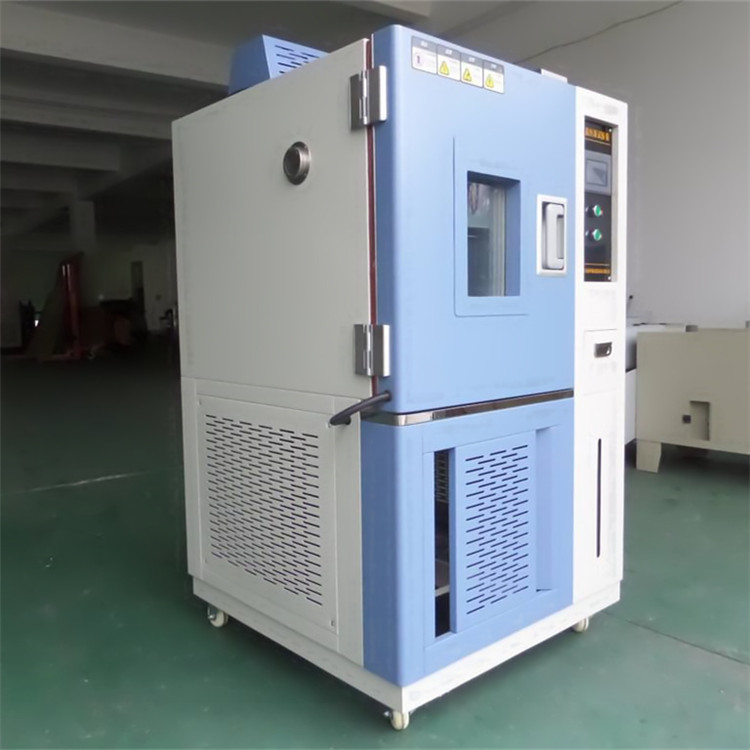

　　十四、參考圖片：
