一、產品規格：
RW-8608A線材纏繞試驗機系列;3mm/6mm/10mm線材卷繞扭轉試驗機。
二、設備功能：
線材單向扭轉試驗
線材雙向扭轉試驗
線材纏繞試驗
線材卷繞試驗
金屬材料線材、雙金屬線、復合材料、裸電線等圓截面及異型截面導體(接觸線等)單向扭轉試驗、雙向扭轉試驗、卷繞試驗測試及研究。
檢測線材在單向扭轉、雙向扭轉中承受塑性變形的能力及顯示線材的表面和內部缺陷。
用于公稱直徑0.1mm～10.0mm金屬線材、銅、鋁及其合金、復合材料等單向扭轉試驗檢測。
用于公稱直徑0.1mm～10.0mm金屬線材、銅、鋁及其合金、異型截面導體(接觸線等)、復合材料等雙向扭轉試驗檢測。
本款線材纏繞試驗機適用公稱直徑或厚度0.1mm～10.0mm金屬線材、銅、鋁及其合金、異型截面導體(接觸線等)、復合材料等纏繞性能試驗檢測、卷繞性能試驗檢測。
線材圍繞規定直徑的試棒(芯軸)卷繞規定圈數，以觀察線材的表面缺陷。
重復卷繞試驗或一次性卷繞試驗。
鍍鋅層附著性試驗。
扭轉、卷繞雙位一體。
三、設備圖片：

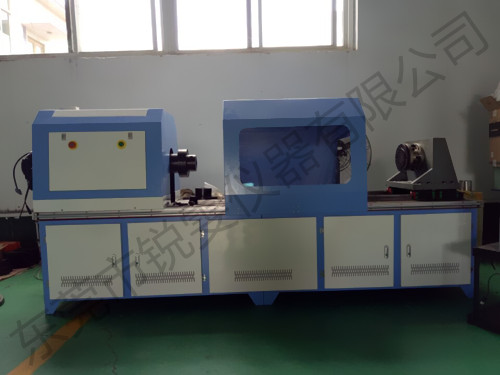

線材扭轉纏繞試驗機
四、依據標準：
ISO7800：2012(E)金屬材料 線材 單向扭轉試驗方法(英文版)。
ISO9649：金屬材料 線材 雙向扭轉試驗方法(英文版)。
ISO4101電梯鋼絲繩用冷拉鋼絲-技術條件。
ISO7802:2013(E)金屬材料線材纏繞試驗方法(英文版)。
GB/T239.1-2012《金屬材料 線材第1部分：單向扭轉試驗方法》。
GB/T239.2-2012《金屬材料 線材第2部分：雙向扭轉試驗方法》。
YB/T5198-2015《電梯鋼絲繩用鋼絲》公稱直徑0.15～3.50mm。
GB/T20509-《電力機車接觸材料用銅及銅合金線坯》。
GB/T3428-架空絞線用鍍鋅鋼線/IEC60888：2006。
GB/T17048-架空絞線用硬鋁線/IEC60889。
GB/T4909.4-《裸電線試驗方法 第4部分：扭轉試驗》。
GB/T4909.7-《裸電線試驗方法 第7部分：卷繞試驗》。
GB/T2976-《金屬材料 線材 纏繞試驗方法》。
五、設備特點：
線材纏繞試驗機根據人體工程學設計，機宜人、人適機，符合人-機-環境系統，高效、健康、舒適、安全。
高剛性、高穩定性、臥式載荷機架，液晶微電腦控制器，點陣式。
本款NJR系列線材纏繞試驗機由加載系統、驅動系統、測控系統、數據采集、處理、控制、顯示系統等組成。
高精度拉緊力加力砝碼。
微電腦系統，多功能、易操控，中文界面，直觀易讀，多按鍵操作(可定制英文界面)
滑動卡具，調整空間，輕松、快捷、摩擦阻力小。
數字式鎖定開關，自動控制，扭斷鎖存。運行安全。
自隨式卷繞附具，自緊、自跟隨、自調角度，保證線材卷繞緊密、無間隙。
全數字數據采集處理系統，操作提示功能。
電子自動計數，自動保存、實時查詢。
透明安全防護罩、實時觀察。
六、技術參數：
3mm/6mm/10mm線材纏繞試驗機
1 檢測線材直徑 0.1mm～3.0mm 0.1mm～6.0mm 0.1mm～10.0mm
2 兩夾頭同軸度 <Ф0.1mm/1000mm
3 滑動卡具平直度 <0.2mm/1000mm
4 兩夾頭間最大距離 300mm 500mm
5 可調扭轉速度(r/s ) 0.1～5 5;3;2;1.5;1;0.5;0.25;0.1;
6 纏繞卷繞速度 15 r/min
7 計數分辨值 360°/r
8 夾持鉗口硬度 HRC55～65
9 扭轉拉緊力砝碼 公稱抗拉強度相應力值的2%
10 卷繞加力砝碼 公稱抗拉強度相應力值的5%
11 電源電壓 220V 50Hz(須可靠接地)
12 載荷機架尺寸(LWH) ≈1250x560x1150mm ≈1900x560x1150mm
13 機器重量 ≈350kg ≈500kg
七、主要配置：
載荷機架 臥式、高剛性、高穩定性 1臺
驅動系統 交流調速電機及驅動器 1套
測控系統 微電腦，多功能、易操控 1套
扭轉附具 1套
纏繞卷繞附具 自隨式 1套
拉緊力砝碼 精度≤±1% 1套
防護罩 1套
隨機工具 1套
金屬線材扭轉纏繞試驗機技術資料說明書、裝箱單、合格證、服務單 1套
