一、設備用途：
金屬線材扭轉試驗機適用于測定直徑(或特征尺寸)為0.1-10.0mm 的金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材表面和內部的缺陷。
二、適用標準：
金屬線材扭轉試驗機適用于中華人民共和國標準GB/T 239-1999《金屬線材扭轉試驗方法》，也適用于國際標準ISO 7800:1984《金屬線材單向扭轉試驗方法》和ISO 9649:1990《金屬線材雙向扭轉試驗方法》。
三、設備功能：
單向扭轉：試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數或試樣斷裂
雙向扭轉：試樣繞自身軸線向一個方向均勻旋轉360度作為一次扭轉至規定次數后，向相反方向旋轉相同次數或試樣斷裂。
四、技術參數：
| 設備型號 | ||
| 工作方式 | 自動加載 | 自動加載 |
| 顯示方式 | 液晶屏漢字菜單顯示 | 液晶屏漢字菜單顯示 |
| 參數 | ||
| 1、金屬線材直徑 | 0.1mm-1mm、1mm-3mm | 1mm-6mm、1mm-10mm |
| 2、兩加頭之間標距≥ | 350mm | 500mm |
| 3、鉗口夾具體外徑≥ | 65mm | 74mm |
| 4、平鉗口 夾持范圍 | 0-3mm | 0-3mm |
| 5、圓鉗口1夾持范圍 | 3-6mm | 3-6mm |
| 6、圓鉗口2夾持范圍 | 6-10mm | 6-10mm |
| 7、扭轉速度 | 60;90;120;180;300轉/分 | 30;60;90;120轉/分 |
| 8、速度誤差 | ＜±10% | ＜±10% |
| 9、圈數最小讀數值 | 0.1 | 0.1 |
| 10、兩夾頭的同軸度 | ＜0.4 | ＜0.4 |
| 11、導軌的平行度 | ＜0.2 | ＜0.2 |
| 12、鉗口硬度( HRC ) | 50-65 | 50-65 |
| 13、試驗機（長*寬*高） | 980*400*300㎜ | 1360mm*430mm*400mm |
| 14、試驗機重量 | 100KG | 200KG |
| 15、供電電源 | 220V 50HZ | 220V 50HZ |
| 16、噪音 | ＜50dB（A） | ＜70dB（A） |
| 17、裝配質量 | 符合國家標準GB/T2611 | 符合國家標準GB/T2611 |
| 18、包裝 | 符合機械部標準 JB/T 614 | 符合機械部標準 JB/T 614 |
| 配置 |
2、滑動動總成1套 3、機器外殼、防塵罩1套 4、減速電機1套 5、調速變頻系統1套 6、光感應器2只 7、控制電器1套 8、鉗口夾具體1套 9、砝碼1套 10、鉗口1-3套 11、工具1套 12、說明書 13、合格證 14、裝箱單
| |
五、設備圖片：

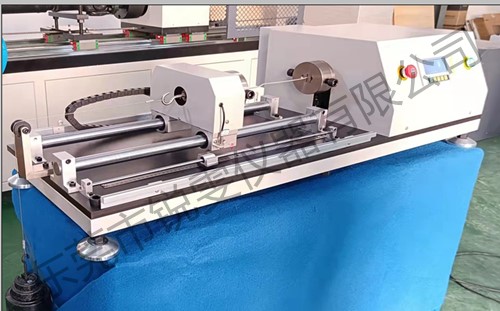

金屬線材扭轉纏繞試驗機
